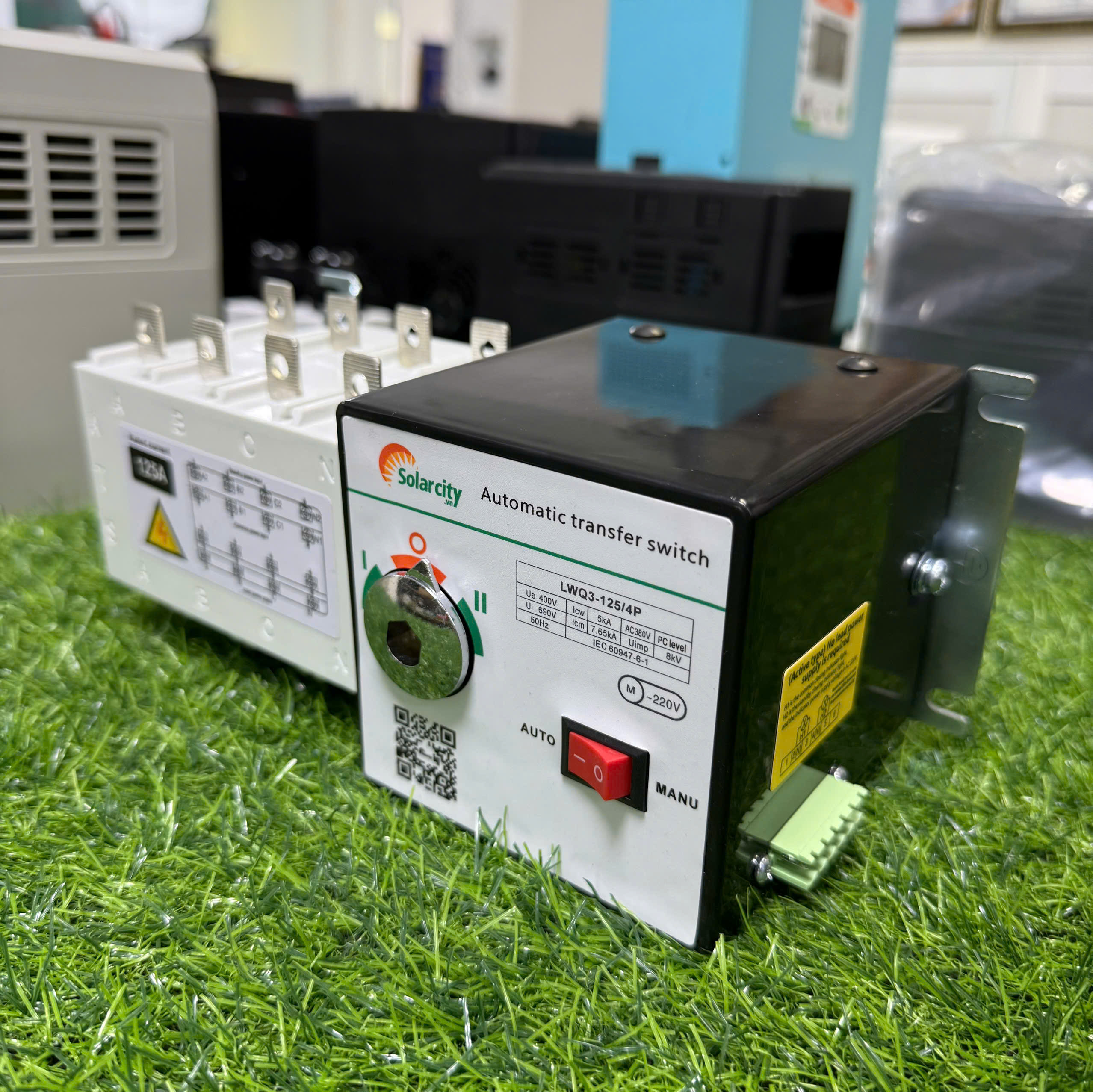

BỘ CHUYỂN NGUỒN TỰ ĐỘNG ATS 3 PHA
Solarcity LWS1-125GA/4P (125A)
Giải pháp chuyển mạch nguồn điện tự động 3 pha công suất lớn — Đảm bảo nguồn điện liên tục 24/7 cho hệ thống Điện mặt trời Hybrid, Máy phát điện, Toà nhà và Xưởng sản xuất.
Mô tả sản phẩm:

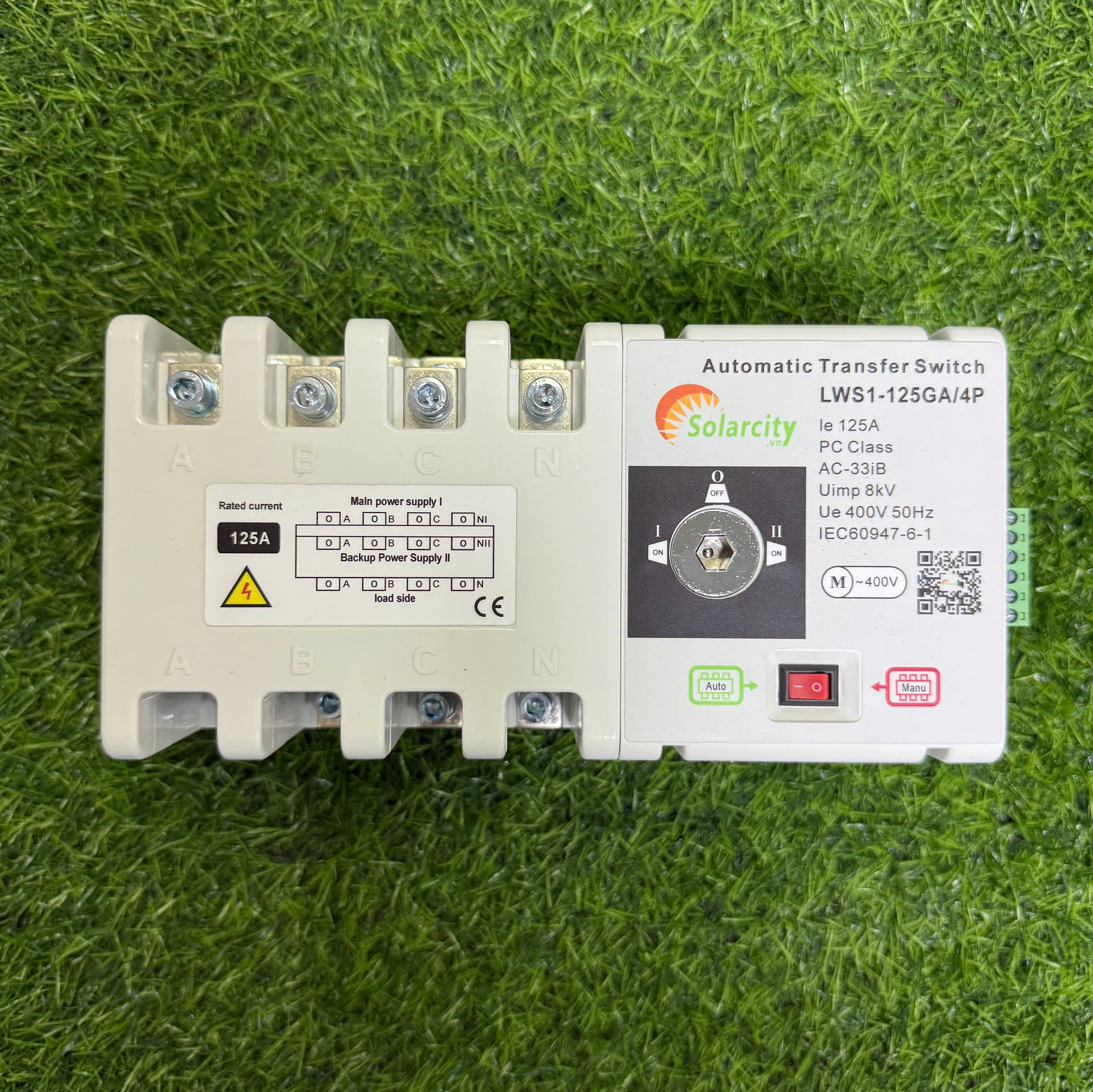

Solarcity LWS1-125GA/4P 125A là bộ chuyển nguồn tự động (Automatic Transfer Switch) 3 pha cao cấp loại PC Class. Thiết bị giúp tự động chuyển đổi nguồn điện giữa Nguồn ưu tiên I (Main Power Supply I) và Nguồn dự phòng II (Backup Power Supply II – Inverter/Máy phát) khi xảy ra sự cố điện và tự động khôi phục khi điện lưới ổn định, giúp hệ thống vận hành liên tục không gián đoạn.
Dòng định mức (Ie)
125A
Điện áp định mức (Ue)
AC 400V
Số Cực / Cấp SD
4P / AC-33iB
Đặc điểm & Ưu điểm nổi bật
- Dòng chịu tải 125A – 3 Pha (4P): Thiết kế 4 cực (A, B, C, N) chịu tải mạnh mẽ, phù hợp cho hệ thống điện 3 pha công nghiệp, biệt thự lớn và xưởng sản xuất.
- Cấp thiết bị PC Class: Khả năng đóng cắt độ bền cao, không tích hợp bộ nhả nhiệt/từ bên trong giúp tăng độ tin cậy và tuổi thọ chuyển mạch.
- Chịu xung điện áp Uimp 8kV: An toàn tuyệt đối trước các nguy cơ biến động điện áp mạnh hoặc áp cao đột ngột từ lưới điện.
- Cơ chế đóng cắt 3 vị trí (I – O – II): Cho phép ngắt hoàn toàn cả 2 nguồn điện ở vị trí O (OFF) khi cần bảo trì an toàn hệ thống.
- Chế độ linh hoạt Auto / Manu: Tích hợp công tắc gạt chuyển đổi giữa chế độ điều khiển Tự động (Auto) và Thủ công bằng tay (Manu).
- Chứng nhận tiêu chuẩn quốc tế: Đạt chuẩn quốc tế IEC 60947-6-1 và chứng nhận an toàn Châu Âu CE.
Thông số kỹ thuật chi tiết
| 1. THÔNG TIN CHUNG (GENERAL INFO) | |
|---|---|
| Thương hiệu (Brand) | Solarcity |
| Mã sản phẩm (Model) | LWS1-125GA/4P |
| Loại thiết bị (Type) | Bộ chuyển nguồn tự động ATS 3 Pha |
| Cấp thiết bị (Class) | PC Class |
| 2. THÔNG SỐ ĐIỆN (ELECTRICAL RATINGS) | |
| Số cực (Number of Poles) | 4P (3 Pha + N: A, B, C, N) |
| Dòng điện định mức ($I_e$) | 125A |
| Điện áp làm việc định mức ($U_e$) | AC 400V – 50Hz |
| Điện áp điều khiển động cơ | ~400V |
| Điện áp chịu xung định mức ($U_{imp}$) | 8kV |
| 3. TIÊU CHUẨN & PHÂN LOẠI | |
| Cấp sử dụng (Utilization Category) | AC-33iB |
| Tiêu chuẩn kỹ thuật (Standards) | IEC 60947-6-1 / CE |
Hướng dẫn & Khuyến nghị lắp đặt

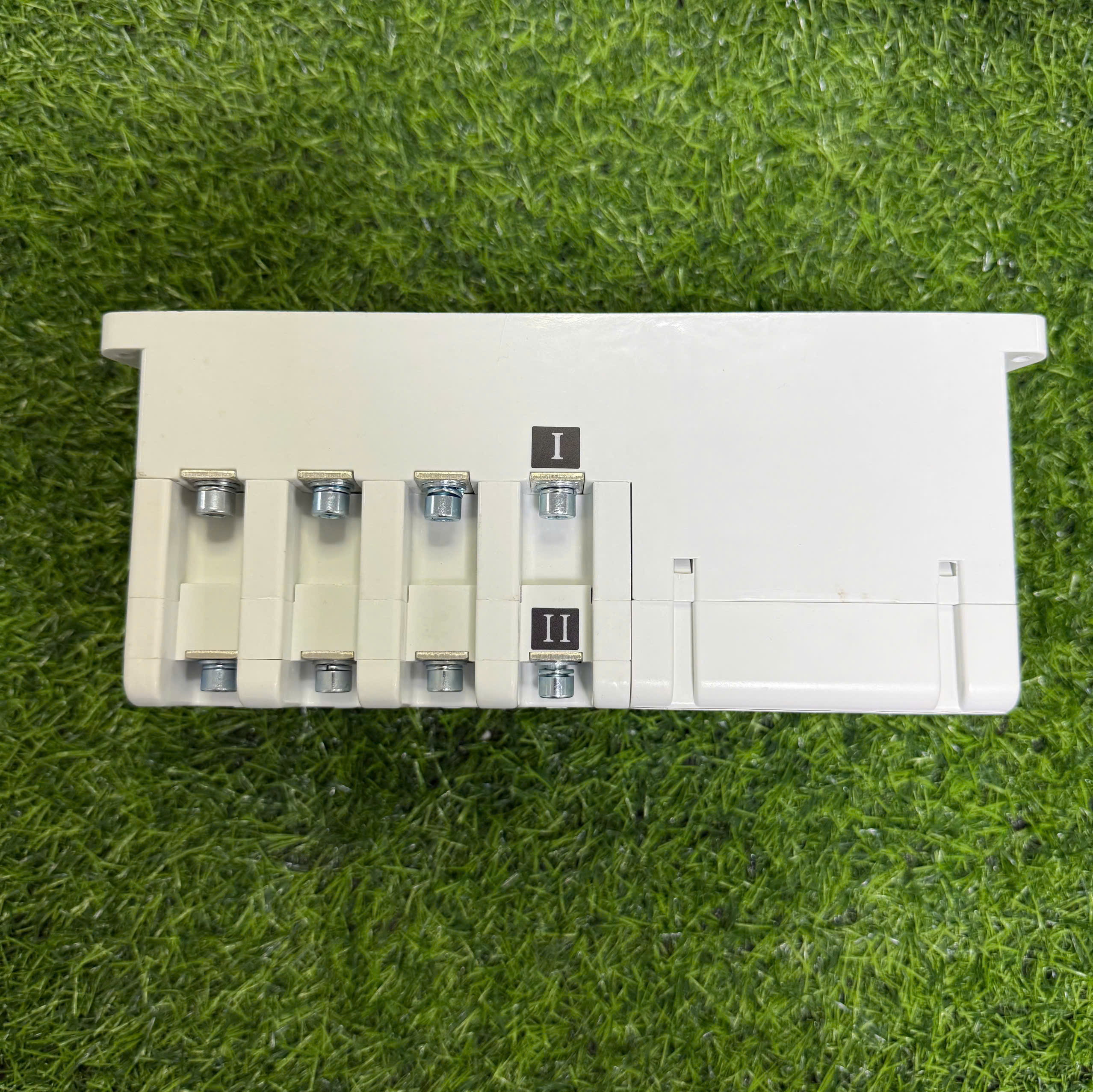

- Sơ đồ đấu nối: Đấu đúng các pha A, B, C và dây trung tính N cho Nguồn chính (Main power supply I) và Nguồn dự phòng (Backup power supply II) theo đúng ký hiệu trên thiết bị.
- Đấu nối tải (Load side): Các cọc phía dưới là đầu ra tải tiêu thụ. Vui lòng sử dụng cờ-lê/lục giác siết chặt các bulong kết nối để tránh phát nhiệt do mô-vê ở dòng tải 125A.
- Bảo trì an toàn: Khi cần kiểm tra hoặc sửa chữa điện tải, gạt công tắc điều khiển sang chế độ Manu và xoay tay gạt về vị trí O (OFF) để cách ly hoàn toàn cả 2 nguồn điện.
Sản phẩm chính hãng Solarcity — Đạt tiêu chuẩn kỹ thuật quốc tế IEC 60947-6-1 và chứng nhận an toàn Châu Âu CE.
