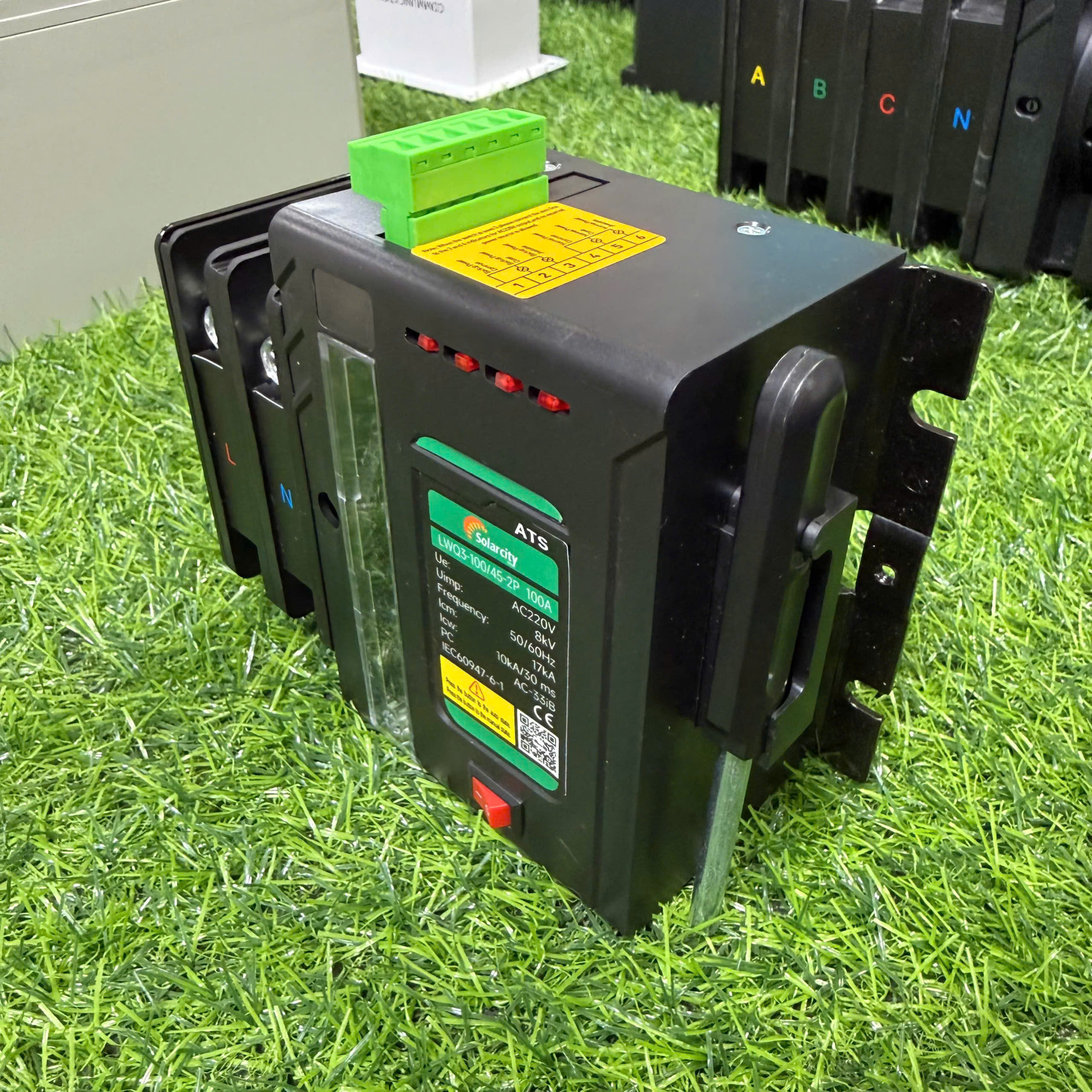

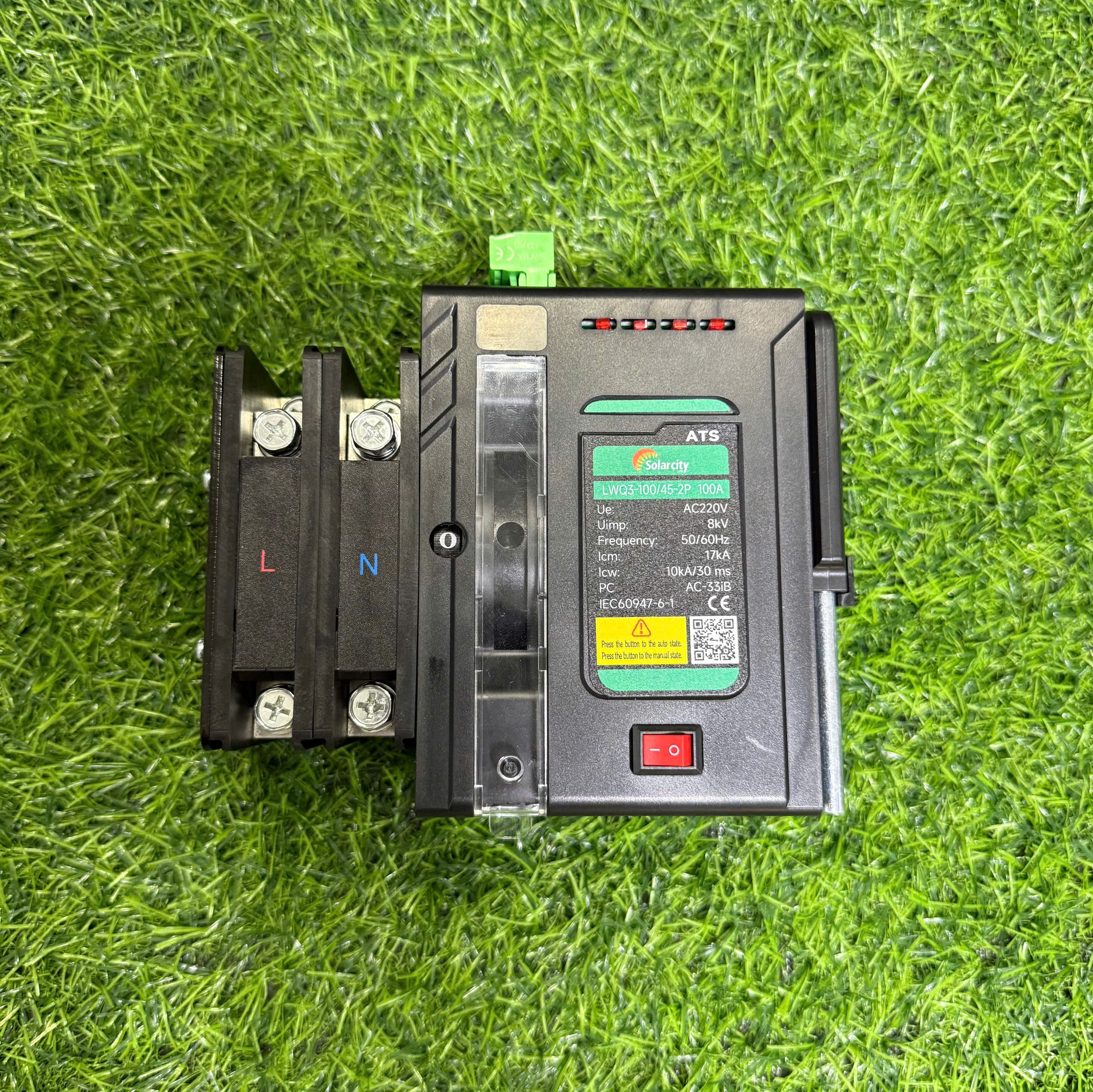

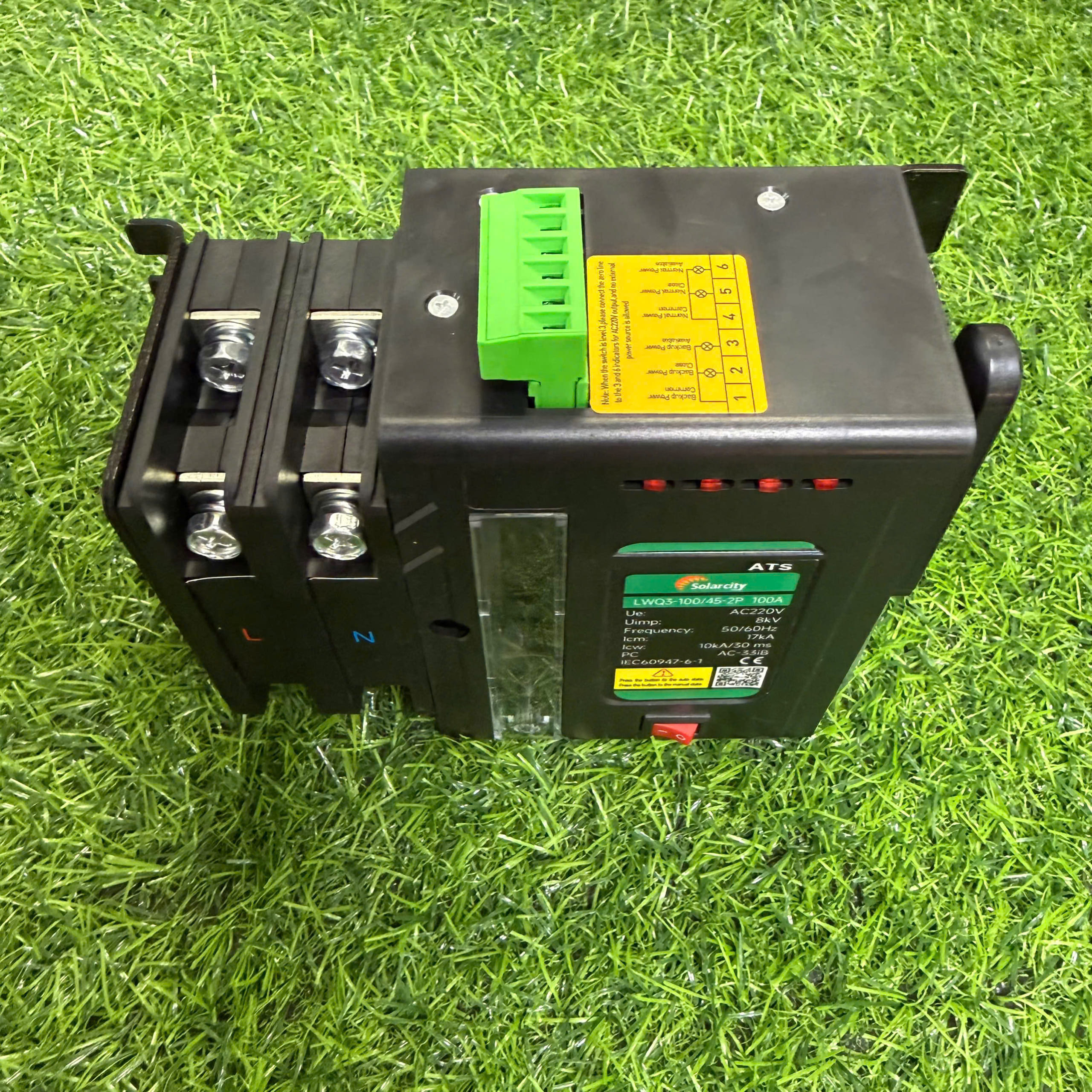

Bộ chuyển nguồn tự động ATS Solarcity LWQ3-100/45-2P 100A là gì?
Bộ chuyển nguồn tự động ATS Solarcity LWQ3-100/45-2P 100A (Automatic Transfer Switch) là thiết bị điện cao cấp có chức năng tự động chuyển đổi nguồn cung cấp điện từ nguồn chính (lưới điện) sang nguồn dự phòng (máy phát, inverter, hệ thống pin lưu trữ) khi xảy ra sự cố mất điện và tự động chuyển trở lại khi nguồn chính phục hồi.
Thiết bị giúp đảm bảo hệ thống điện hoạt động liên tục, không bị gián đoạn, bảo vệ an toàn cho các thiết bị điện sinh hoạt, văn phòng cũng như các hệ thống điện mặt trời Hybrid/Off-grid.
Ưu điểm nổi bật
- ⚡ Dòng điện định mức lên đến 100A, đáp ứng tốt nhu cầu phụ tải lớn cho gia đình, nhà xưởng, văn phòng.
- ⚡ Thiết kế 2P (2 Cực – Điện xoay chiều AC220V) phù hợp chuẩn điện lưới 1 pha phổ thông tại Việt Nam.
- ⚡ Khả năng chịu điện áp xung định mức cao Uimp 8kV, nâng cao độ an toàn khi có sét lan truyền hoặc biến động áp.
- ⚡ Dòng đóng ngắn mạch đỉnh Icm 17kA và dòng chịu ngắn mạch Icw 10kA/30ms giúp bảo vệ thiết bị tối ưu khi có sự cố.
- ⚡ Cấp sử dụng AC-33iB chuẩn chuyên dụng cho thiết bị chuyển nguồn ATS tự động.
- ⚡ Thiết kế thông minh với công tắc bật chế độ Tự động (Auto) / Thủ công (Manual) linh hoạt khi bảo trì.
- ⚡ Hệ thống đèn LED hiển thị trạng thái nguồn trực quan, dễ dàng theo dõi vận hành.
- ⚡ Đạt tiêu chuẩn quốc tế IEC 60947-6-1 và chứng nhận chất lượng CE.
Ứng dụng
Bộ chuyển nguồn tự động ATS Solarcity 100A-2P được sử dụng phổ biến trong:
- Hệ thống điện năng lượng mặt trời Hybrid / Off-grid (chuyển đổi giữa điện lưới và Inverter/Pin lưu trữ).
- Hệ thống máy phát điện gia đình và công nghiệp tự động khởi động / chuyển nguồn.
- Tủ điện tổng gia đình, căn hộ, biệt thự, nhà hàng, khách sạn.
- Hệ thống cấp điện liên tục cho máy chủ (Server), thiết bị mạng, trạm viễn thông.
- Hệ thống trang trại, nhà kính yêu cầu nguồn điện duy trì 24/7.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Thương hiệu | Solarcity |
| Mã sản phẩm (Model) | LWQ3-100/45-2P |
| Dòng điện định mức (In) | 100A |
| Số cực (Pole) | 2P (1 Pha 2 Dây) |
| Điện áp làm việc định mức (Ue) | AC 220V |
| Điện áp chịu xung định mức (Uimp) | 8kV |
| Tần số định mức (Frequency) | 50/60Hz |
| Dòng đóng ngắn mạch đỉnh (Icm) | 17kA |
| Dòng chịu ngắn mạch ngắn hạn (Icw) | 10kA / 30ms |
| Cấp sử dụng (Utilization Category) | PC (AC-33iB) |
| Tiêu chuẩn kỹ thuật | IEC 60947-6-1 / CE |
Lưu ý: Vui lòng nhấn nút gạt điều khiển sang chế độ Auto để thiết bị tự động chuyển nguồn, hoặc gạt sang Manual khi muốn thao tác đóng cắt bằng tay an toàn.
Lưu ý khi sử dụng & Lắp đặt
- Thiết bị sử dụng cho nguồn điện AC (Xoay chiều 220V), không sử dụng trực tiếp cho các nguồn điện một chiều DC chưa qua Inverter.
- Đấu nối chính xác đầu vào nguồn ưu tiên (Nguồn A/Grid) và nguồn dự phòng (Nguồn B/Inverter/Generator) cùng các cực L, N theo hướng dẫn.
- Đảm bảo vặn chặt các cọc đấu dây (terminal) để tránh hiện tượng mô-vê nhiệt sinh ra từ dòng tải lớn up to 100A.
- Khuyên dùng kết hợp với các thiết bị bảo vệ như Aptomat (MCB/MCCB), Thiết bị chống sét lan truyền (SPD AC) để bảo vệ toàn diện hệ thống.
