BỘ CHUYỂN NGUỒN TỰ ĐỘNG ATS (2P)
Solarcity LWQ3-125/2P (125A)
Giải pháp chuyển mạch nguồn điện kép tự động 1 pha công suất lớn — Đảm bảo cấp điện liên tục 24/7 cho hệ thống Điện mặt trời Hybrid, Pin lưu trữ, Máy phát điện và Gia đình.
Mô tả sản phẩm:
Solarcity LWQ3-125/2P 125A (Dual Power Automatic Transfer Switch) là bộ chuyển nguồn tự động công suất cao. Thiết bị tự động chuyển đổi nguồn cấp điện giữa nguồn lưới chính (N) và nguồn dự phòng (R – Inverter/Pin lưu trữ/Máy phát) khi gặp sự cố điện và tự động quay lại khi điện lưới ổn định. Quá trình chuyển mạch nhanh chóng, giúp hệ thống điện vận hành mượt mà, không bị gián đoạn.
Dòng định mức (In)
125A
Điện áp định mức (Ue)
AC 230V
Số Cực / Tần số
2P / 50/60Hz
Đặc điểm & Ưu điểm nổi bật
- Dòng chịu tải siêu lớn 125A: Đáp ứng thoải mái phụ tải điện cho toàn bộ hộ gia đình lớn, biệt thự, văn phòng, cửa hàng hoặc xưởng sản xuất.
- Chuẩn kết nối 2P (1 Pha AC 230V): Tương thích hoàn hảo với mạng lưới điện dân dụng và cổng Output/Backup của hệ thống Inverter năng lượng mặt trời.

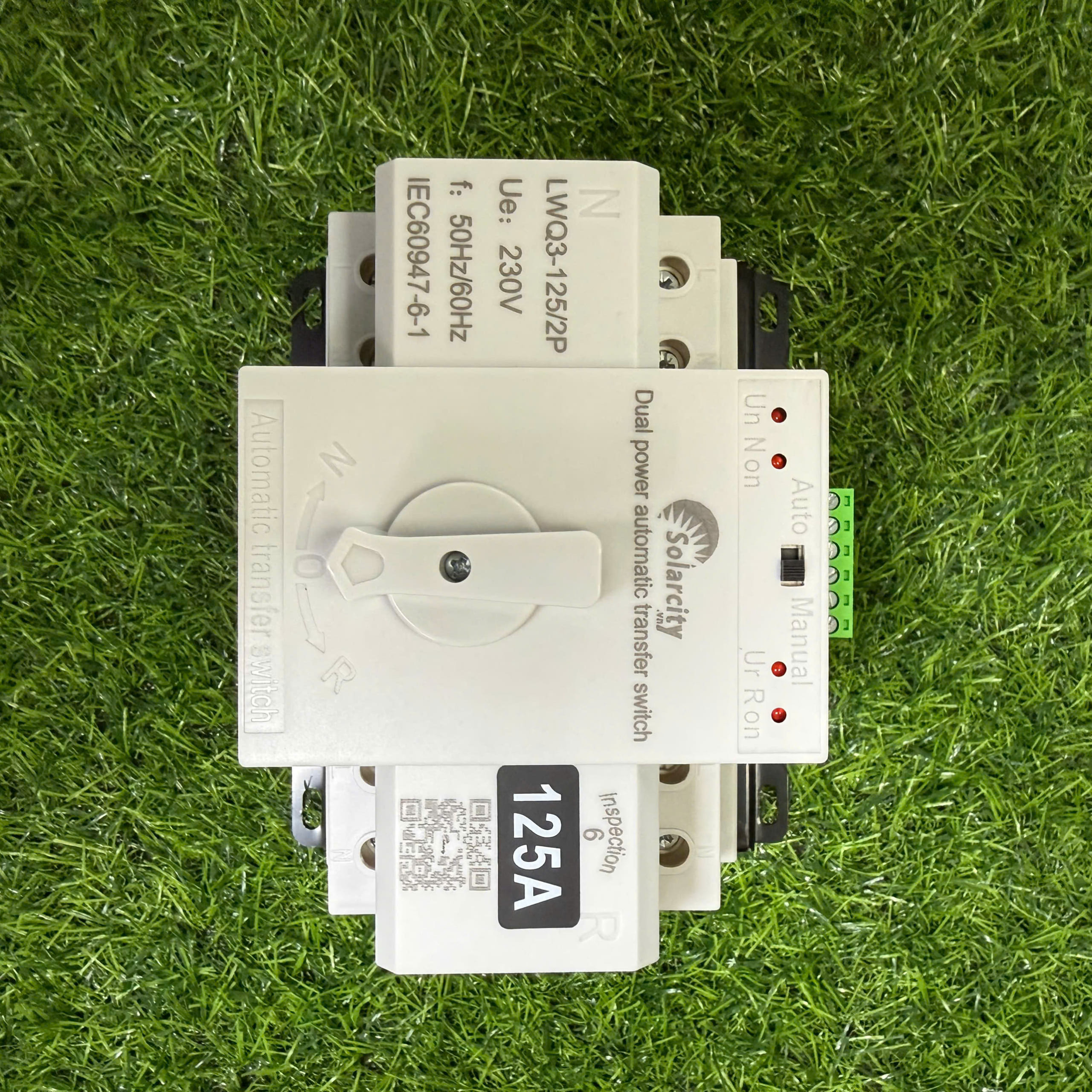

- Tích hợp đèn báo trạng thái: Hệ thống đèn LED hiển thị rõ ràng trạng thái hoạt động của từng nguồn (Un/Non cho nguồn chính N, Ur/Ron cho nguồn dự phòng R).
- Chế độ kép Linh hoạt (Auto / Manual): Dễ dàng chọn gạt công tắc tự động hoặc sử dụng tay gạt thủ công khi cần kiểm tra, bảo trì hệ thống.
- Đạt tiêu chuẩn an toàn quốc tế: Sản xuất theo chuẩn tiêu chuẩn kỹ thuật đóng cắt IEC 60947-6-1.
Thông số kỹ thuật chi tiết
| 1. THÔNG TIN CHUNG (GENERAL INFO) | |
|---|---|
| Thương hiệu (Brand) | Solarcity |
| Mã sản phẩm (Model) | LWQ3-125/2P |
| Loại thiết bị | Bộ chuyển nguồn tự động kép (Dual Power ATS) |
| 2. THÔNG SỐ ĐIỆN (ELECTRICAL RATINGS) | |
| Dòng điện định mức ($I_n$) | 125A |
| Số cực (Number of Poles) | 2P (1 Pha) |
| Điện áp làm việc định mức ($U_e$) | AC 230V |
| Tần số làm việc (Frequency) | 50Hz / 60Hz |
| Tiêu chuẩn kỹ thuật (Standards) | IEC 60947-6-1 |
Hướng dẫn & Khuyến nghị lắp đặt
- Nguồn điện áp dụng: Chỉ sử dụng cho dòng điện xoay chiều (AC). Không đấu nối trực tiếp vào nguồn DC từ tấm pin mặt trời hay ắc quy khi chưa qua Inverter.
- Quy trình đấu nối: Thiết bị chịu tải lên tới 125A, vui lòng chọn tiết diện dây dẫn phù hợp và siết chặt các ốc bắt cọc dây (terminals) để tránh hiện tượng mô-vê phát nhiệt gây hư hỏng.

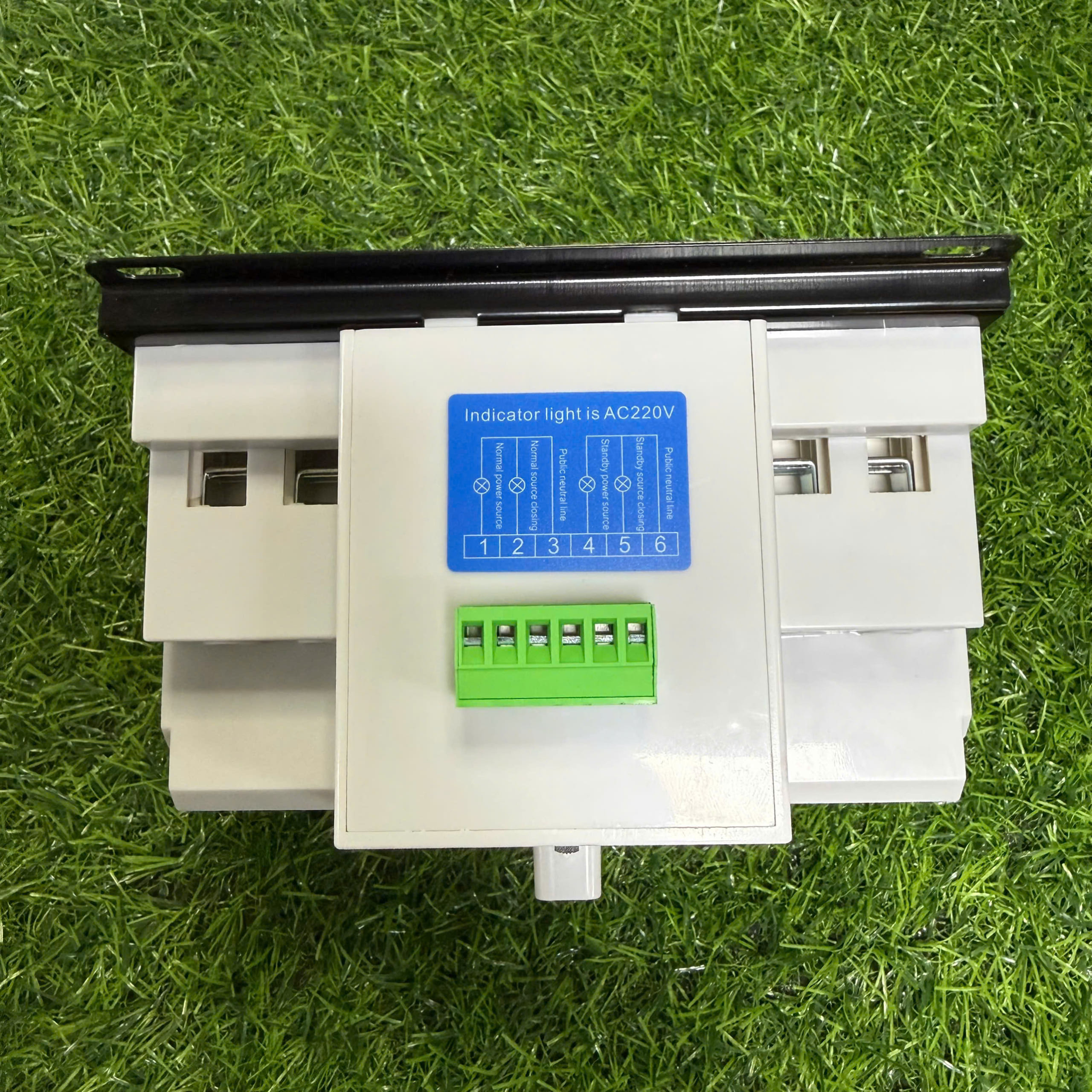

- Tín hiệu điều khiển: Cắm đúng các giắc kết nối tín hiệu phía trên đỉnh thiết bị để mạch điều khiển Auto nhận biết nguồn điện chính xác.
Sản phẩm chính hãng Solarcity — Đạt tiêu chuẩn an toàn kỹ thuật quốc tế IEC 60947-6-1.
