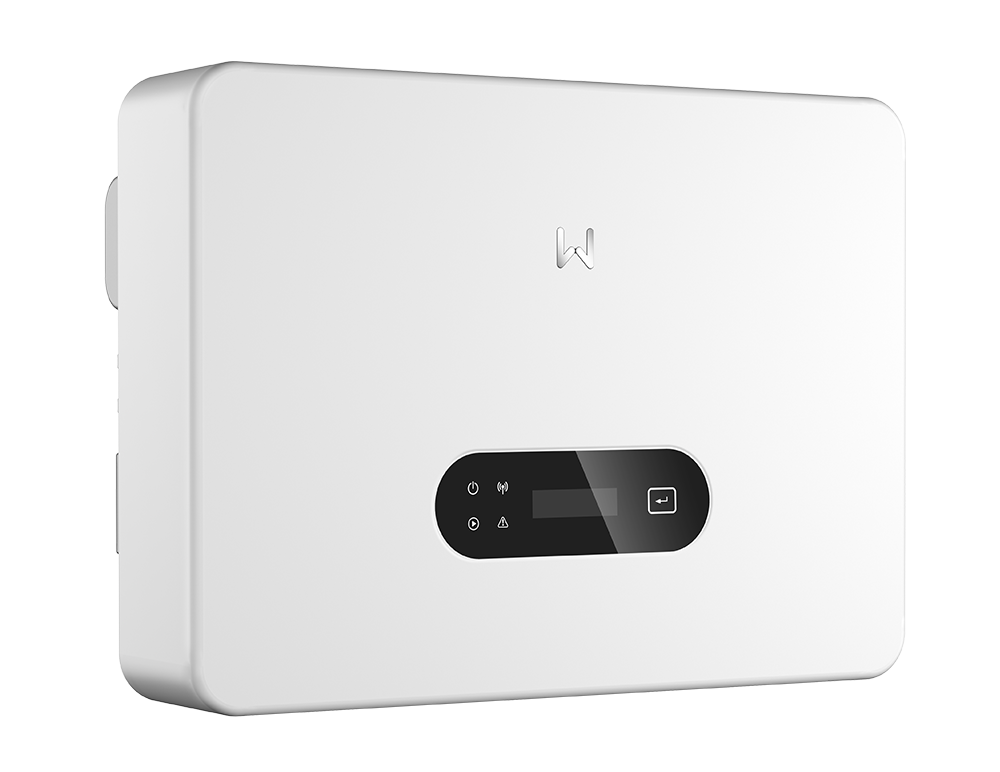

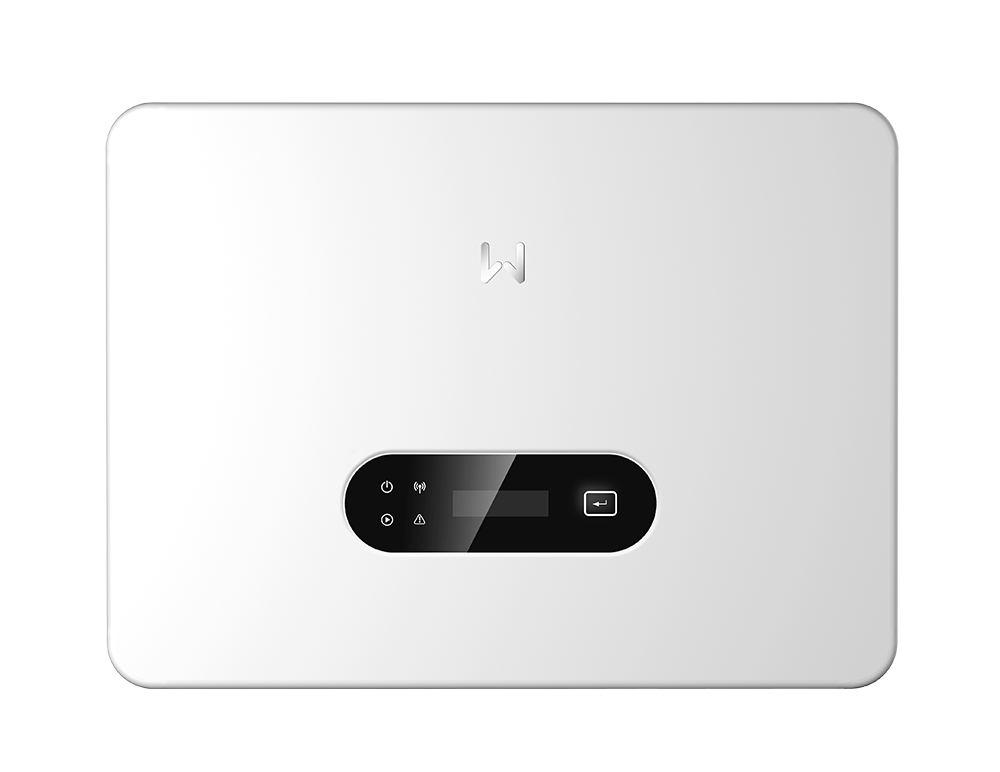

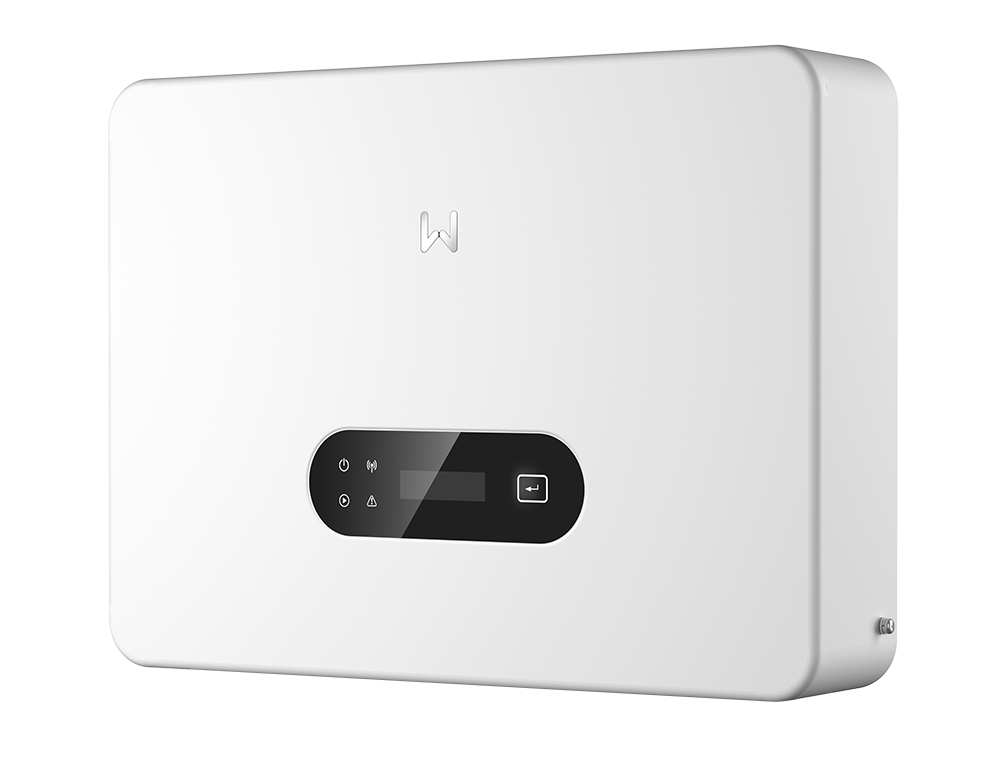

Bộ biến tần hòa lưới GoodWe GW10K-MS-G40 – 10kW, 1 pha, 3 MPPT (Series MS G4)
GoodWe GW10K-MS-G40 là biến tần hòa lưới 1 pha công suất 10kW, thuộc Series MS G4 (7.5–10kW | Một pha | 2/3 MPPT). MS G4 là thế hệ thứ tư của dòng biến tần dân dụng 1 pha đa MPPT đã được kiểm chứng, được nâng cấp về hiệu suất, độ tin cậy và tính năng an toàn, phù hợp các hệ thống điện mặt trời mái nhà cần tối ưu theo nhiều chuỗi PV.
1. Điểm nổi bật của GW10K-MS-G40
- Hòa lưới 1 pha, 3 MPPT – tối ưu cho mái nhiều hướng/thiết kế phức tạp với nhiều chuỗi PV độc lập.
- Dòng PV đầu vào cao: tối đa 20A / MPPT (Isc tối đa 26A / MPPT) – phù hợp nhiều loại tấm pin công suất cao.
- SPD Loại II ở cả đầu DC và đầu AC – tăng bảo vệ trước nguy cơ sét lan truyền.
- Giám sát/điều khiển linh hoạt: LED, LCD (tùy chọn), WLAN + APP.
- IP66, đối lưu tự nhiên, độ ồn <30dB – phù hợp nhiều điều kiện lắp đặt dân dụng.
2. Thông số phía PV (DC) – GW10K-MS-G40
- Điện áp đầu vào tối đa: 600V.
- Dải điện áp hoạt động MPPT: 40–560V; điện áp khởi động: 50V.
- Điện áp DC danh định: 360V.
- Dòng điện đầu vào tối đa / MPPT: 20A; dòng ngắn mạch tối đa / MPPT: 26A.
- Số MPPT: 3; Số chuỗi / MPPT: 1.
- Đầu nối DC: MC4 (4–6mm²).
3. Thông số phía AC (hòa lưới 1 pha)
- Công suất đầu ra danh định: 10000W (10000VA).
- Công suất tác dụng AC tối đa: 10000W.
- Công suất biểu kiến AC tối đa: 10000VA.
- Điện áp đầu ra danh định: 220 / 230 / 240V (L/N/PE).
- Dải điện áp đầu ra (theo tiêu chuẩn địa phương): 160–270V.
- Tần số danh định: 50/60Hz; dải tần số: 45–55 / 55–65Hz.
- Dòng điện đầu ra tối đa: 45.5A.
- Hệ số công suất: ~1 (điều chỉnh -0.8 đến 0.8); THD tối đa: <3%.
- Đầu nối AC: Plug & play (tối đa 16mm²).
4. Hiệu suất
- Hiệu suất tối đa: 97.9%.
- Hiệu suất Châu Âu: 97.3%.
- Tự tiêu thụ ban đêm: <1W.
5. Bảo vệ & an toàn (tích hợp / tùy chọn)
- Tích hợp: giám sát dòng điện chuỗi PV, phát hiện điện trở cách điện PV, giám sát dòng dư, bảo vệ phân cực ngược PV, chống đảo lưới, quá dòng AC, đoản mạch AC, quá áp AC.
- Công tắc DC: tích hợp.
- Chống sét lan truyền: SPD Loại II ở đầu DC và đầu AC.
- Bộ ngắt mạch lỗi hồ quang: tùy chọn.
- Tắt máy từ xa: tùy chọn.
- Nguồn điện ban đêm: tùy chọn.
6. Thiết kế & điều kiện vận hành
- Dải nhiệt độ hoạt động: -25 ~ +60°C; độ ẩm tương đối: 0 ~ 100%.
- Độ cao tối đa: 4000m; làm mát: đối lưu tự nhiên.
- Giao diện/giám sát: LED, LCD (tùy chọn), WLAN + APP.
- Giao tiếp: RS485, WiFi, LAN, Bluetooth, 4G; giao thức: Modbus-RTU (tuân thủ SunSpec).
- Kích thước (R × C × S): 493 × 365 × 187mm; trọng lượng: 16kg.
- Độ ồn: <30dB; cấu trúc liên kết: không cách ly; cấp bảo vệ: IP66.
7. Tài liệu kỹ thuật GW10K-MS-G40
Quý khách có thể tham khảo đầy đủ thông số trong Datasheet chính hãng GoodWe Series MS G4 (VN) dưới đây:
