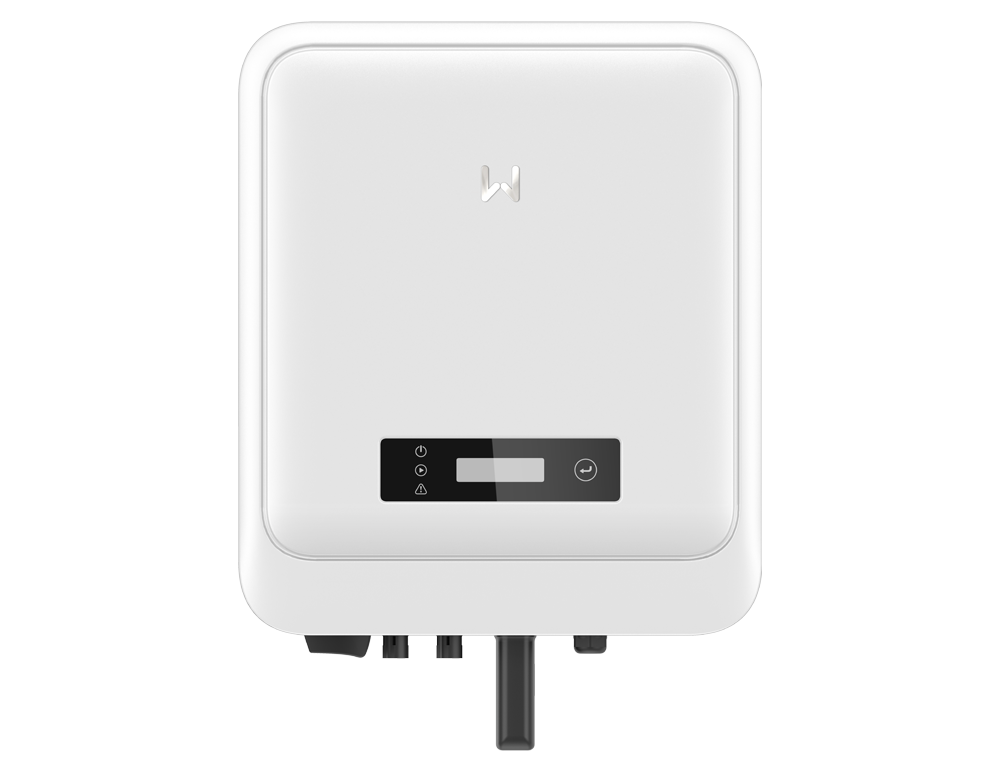

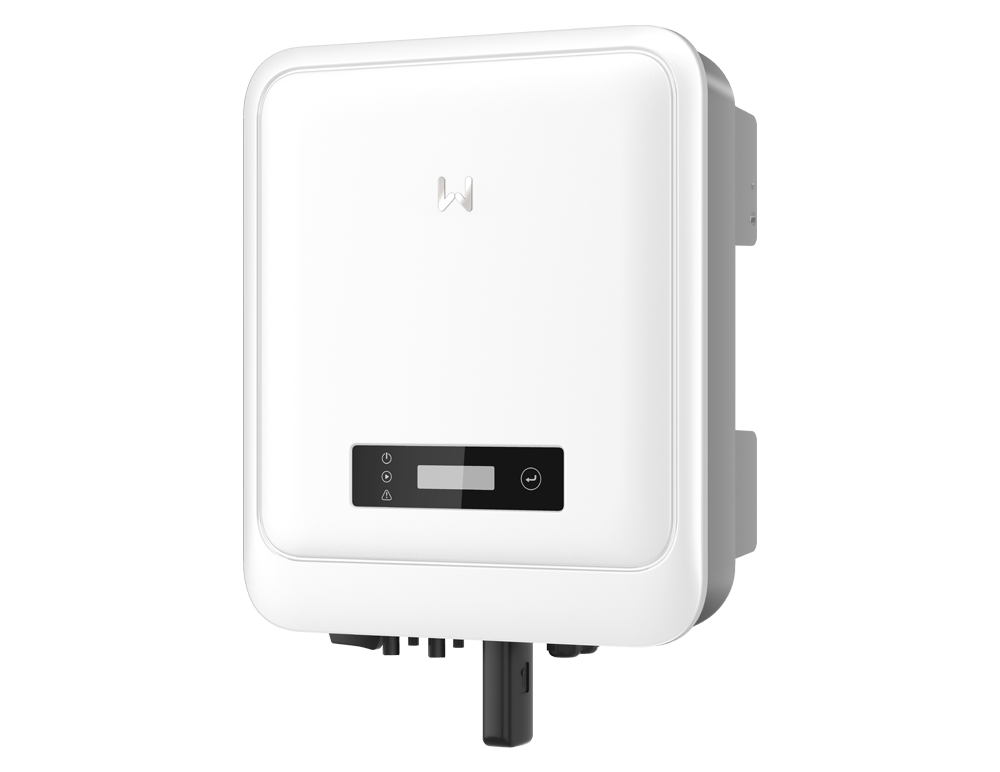

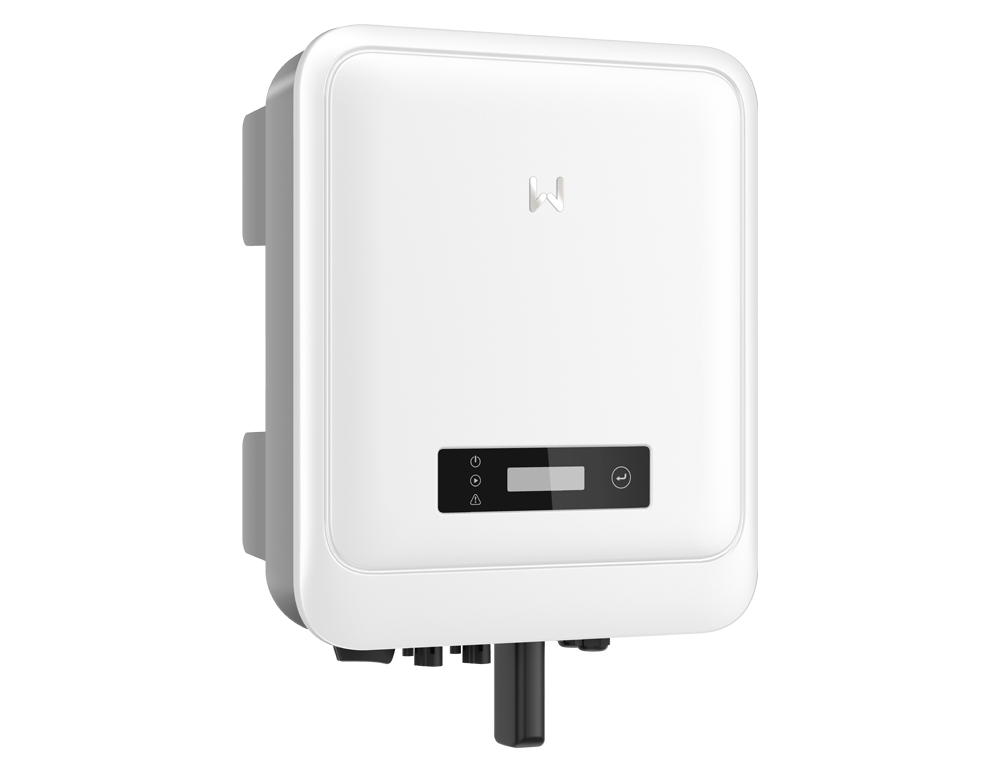

Bộ biến tần hòa lưới GoodWe GW4200-DNS-30 – 4.2kW, 1 pha, 2 MPPT (Series DNS G3)
GoodWe GW4200-DNS-30 là biến tần hòa lưới 1 pha công suất 4.2kW, thuộc Series DNS G3 (3–6kW | 1 Pha | 2 MPPT). Dòng DNS G3 được thiết kế cho ứng dụng dân dụng, hỗ trợ dòng PV đầu vào cao, khả năng vượt công suất đầu vào DC, thiết kế nhỏ – nhẹ – không quạt cho vận hành siêu êm (<25dB), đồng thời có các tùy chọn an toàn như AFCI và SPD Loại II (tùy chọn) để tăng cường bảo vệ hệ thống.
1. Điểm nổi bật của GW4200-DNS-30
- 1 pha, 2 MPPT – phù hợp mái có 2 hướng/2 chuỗi PV tách biệt.
- Tối đa 16A/chuỗi (mỗi MPPT) – tối ưu cho các tấm pin dòng cao.
- Vượt công suất đầu vào 150% DC & đầu ra 110% AC (khả năng oversize/overload theo thiết kế).
- Siêu êm <25dB, làm mát đối lưu tự nhiên (không quạt).
- IP66 – tăng khả năng bảo vệ chống xâm nhập.
- An toàn nâng cao (tùy chọn): AFCI và SPD Loại II ở cả 2 đầu DC & AC.
2. Thông số phía PV (DC) – GW4200-DNS-30
- Điện áp đầu vào tối đa: 600V.
- Dải điện áp hoạt động MPPT: 40–560V; điện áp khởi động: 50V.
- Điện áp DC danh định: 360V.
- Dòng điện đầu vào tối đa / MPPT: 16A; dòng ngắn mạch tối đa / MPPT: 23A.
- Số MPPT: 2; Số chuỗi / MPPT: 1.
- Đầu nối DC: MC4 (4–6mm²).
Lưu ý: Khi điện áp đầu vào nằm trong khoảng 560–600V, biến tần có thể chuyển sang trạng thái chờ và sẽ hoạt động lại khi điện áp trở về vùng MPPT.
3. Thông số phía AC (hòa lưới 1 pha) – GW4200-DNS-30
- Công suất đầu ra danh định: 4200W (4200VA).
- Công suất AC tối đa: 4620W (4620VA).
- Điện áp đầu ra danh định: 220/230/240V; dải điện áp đầu ra (theo tiêu chuẩn địa phương): 196–311V.
- Tần số: 50/60Hz; dải tần số: 45–55 / 55–65Hz.
- Dòng điện đầu ra tối đa: 20.1A.
- Hệ số công suất: ~1 (điều chỉnh -0.8 đến 0.8); THD tối đa: <3%.
- Đầu nối AC: Plug & play (tối đa 6mm²).
4. Hiệu suất
- Hiệu suất tối đa: 97.9%.
- Tự tiêu thụ ban đêm: <1W.
5. Bảo vệ & an toàn (tích hợp / tùy chọn)
- Tích hợp: giám sát dòng chuỗi PV, phát hiện điện trở cách điện PV, giám sát dòng dư, chống phân cực ngược PV, chống đảo lưới, quá dòng AC, đoản mạch AC, quá áp AC.
- Công tắc DC: tích hợp.
- Chống sét lan truyền: DC Loại III (Loại II tùy chọn); AC Loại III (Loại II tùy chọn).
- AFCI (ngắt mạch lỗi hồ quang): tùy chọn.
- Nguồn điện ban đêm: tùy chọn.
6. Thiết kế & điều kiện vận hành
- Làm mát: đối lưu tự nhiên; dải nhiệt độ hoạt động: -25 ~ +60°C.
- Độ ẩm tương đối: 0 ~ 100%; độ cao tối đa: 4000m.
- Giao diện/giám sát: LED, LCD (tùy chọn), WLAN + APP.
- Giao tiếp: WiFi, RS485 hoặc LAN hoặc 4G; giao thức: Modbus RTU, Modbus TCP.
- Kích thước (R × C × S): 350 × 410 × 143mm; trọng lượng: 12.8kg.
- Độ ồn: <25dB; cấu trúc liên kết: không cách ly; cấp bảo vệ: IP66.
7. Tài liệu kỹ thuật GW4200-DNS-30
Quý khách có thể tham khảo đầy đủ thông số trong Datasheet chính hãng GoodWe Series DNS G3 (VN) dưới đây:
