BỘ CHUYỂN NGUỒN TỰ ĐỘNG ATS 1 PHA
Solarcity ATS-125/2P (125A)
Bộ chuyển nguồn tự động ATS 125A / 2P (1 Pha) – Giải pháp chuyển đổi nguồn điện thông minh, công suất lớn cho Hệ thống Điện mặt trời Hybrid, Máy phát điện và Gia đình.
Mô tả sản phẩm:
Solarcity ATS-125/2P 125A là thiết bị chuyển nguồn tự động (Automatic Transfer Switching Equipment) 1 pha chuẩn PC Class cao cấp. Thiết bị giúp tự động chuyển đổi nguồn cung cấp điện giữa Nguồn chính A (A Power supply side) và Nguồn dự phòng B (B Power supply side – Inverter/Pin lưu trữ/Máy phát) khi mất điện và tự động quay lại khi nguồn chính phục hồi, giúp hệ thống điện gia đình và văn phòng luôn vận hành 24/7 không gián đoạn.
Dòng điện định mức
125A
Điện áp định mức
220V
Số Cực / Cấp SD
2P / AC-33B
Ưu điểm nổi bật
- Dòng điện định mức lớn lên đến 125A (1 Pha), đáp ứng thoải mái phụ tải cho biệt thự, hộ gia đình lớn và cửa hàng kinh doanh.
- Cấp thiết bị PC Class đóng cắt chuyên dụng với độ bền cơ học cao, chịu dòng tải liên tục và không lo quá nhiệt.
- Khả năng chịu dòng đóng ngắn mạch vượt trội lên tới 17kA và dòng chịu ngắn hạn 10kA giúp bảo vệ an toàn tối đa cho hệ thống điện.
- Khả năng chịu xung điện áp định mức 6kV, giúp thiết bị vận hành ổn định trước các sự cố tăng áp đột ngột.
- Cấp sử dụng AC-33B chuyên dụng cho việc đóng cắt chuyển đổi các phụ tải hỗn hợp bao gồm cả động cơ và tải cảm.

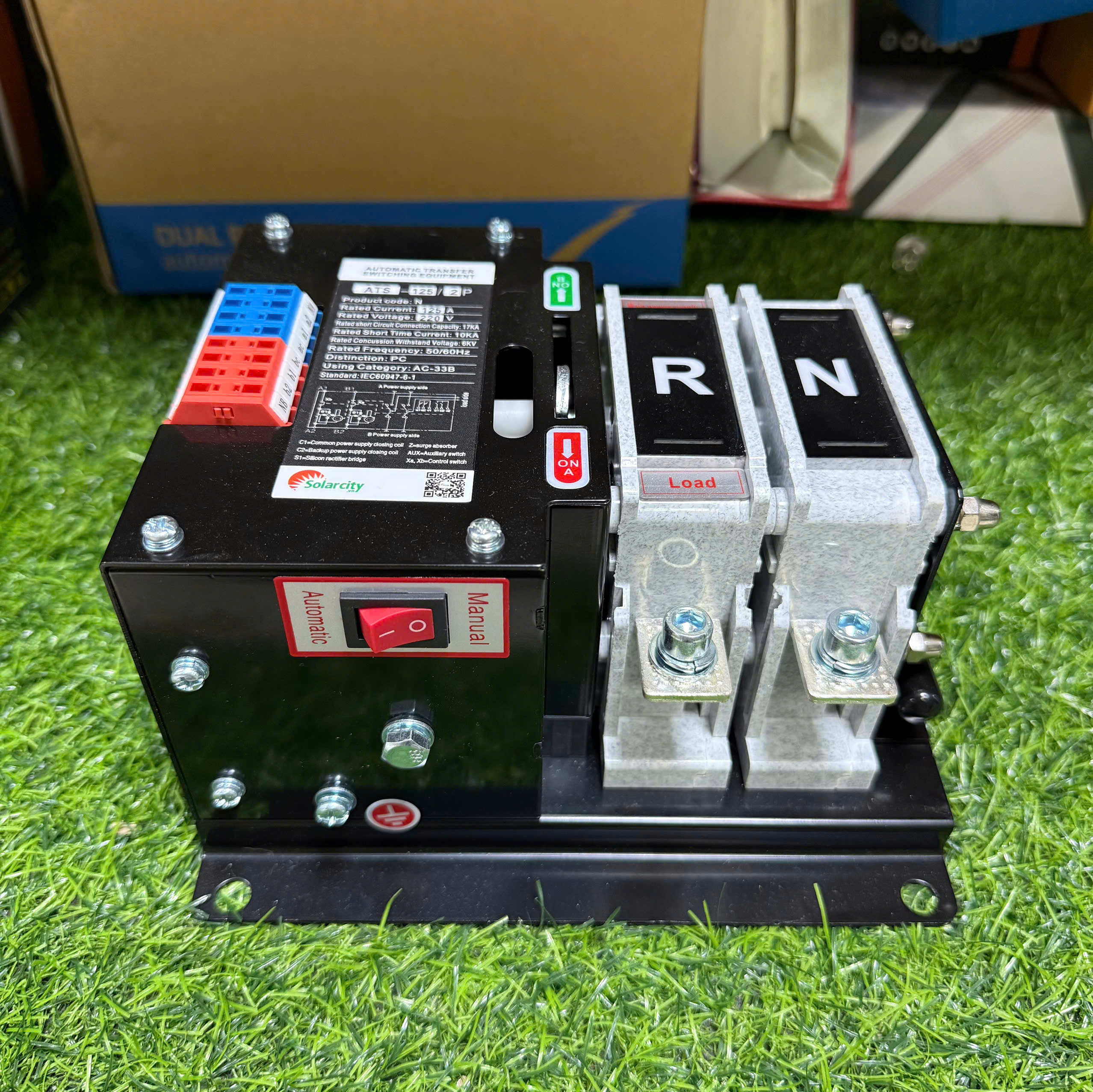

- Thiết kế nhãn chỉ thị trạng thái đóng cắt rõ ràng cho từng nguồn (ON A / ON B) giúp người dùng dễ dàng theo dõi.
- Đạt tiêu chuẩn an toàn kỹ thuật quốc tế IEC 60947-6-1.
Thông số kỹ thuật chi tiết
| THÔNG TIN THIẾT BỊ (GENERAL SPECIFICATIONS) | |
|---|---|
| Thương hiệu (Brand) | Solarcity |
| Mã sản phẩm (Model) | ATS-125/2P |
| Loại thiết bị (Type) | Bộ chuyển nguồn tự động ATS 1 Pha |
| Cấp thiết bị (Class) | PC Class |
| THÔNG SỐ ĐIỆN (ELECTRICAL PARAMETERS) | |
| Dòng điện định mức (Rated Current) | 125A |
| Số cực (Pole) | 2P (1 Pha – R, N) |
| Điện áp làm việc định mức (Rated Voltage) | 220V |
| Điện áp chịu xung định mức (Withstand Voltage) | 6kV |
| Tần số làm việc (Frequency) | 50/60Hz |
| KHẢ NĂNG CHỊU TẢI & TIÊU CHUẨN (CAPACITY & STANDARDS) | |
| Dòng đóng ngắn mạch (Short Circuit Connection) | 17kA |
| Dòng chịu ngắn mạch ngắn hạn (Short Time Current) | 10kA |
| Cấp sử dụng (Using Category) | AC-33B |
| Tiêu chuẩn kỹ thuật (Standard) | IEC 60947-6-1 |
Khuyến nghị lắp đặt & Vận hành
- Đấu nối chính xác cực Lửa (R) và Cực Trung tính (N) cho phía nguồn điện cấp và phía tải ra (Load).
- Thiết bị chuyên dụng cho dòng điện xoay chiều AC 220V, không đấu nối trực tiếp vào nguồn DC khi chưa đi qua Inverter.
- Siết chặt các cọc đấu dây (terminal) để đảm bảo tiếp xúc điện tốt, tránh hiện tượng sinh nhiệt mô-vê khi vận hành ở tải trọng cao 125A.
- Khuyến nghị kết hợp thêm Aptomat (MCB) bảo vệ đầu vào và thiết bị Chống sét lan truyền (SPD AC) để tối ưu độ an toàn cho toàn bộ hệ thống.
Sản phẩm chính hãng Solarcity đạt tiêu chuẩn kỹ thuật quốc tế IEC 60947-6-1.
